Obliczanie wymagań mocy dla przekładni obrotu jest kluczowym krokiem w zapewnieniu jej optymalnej wydajności w różnych zastosowaniach. Jako dostawca przekładni obrotowych spotkałem wielu klientów, którzy nie byli pewni, jak dokładnie określić zapotrzebowanie na moc. Na tym blogu poprowadzę Cię przez cały proces, dostarczając wiedzę i narzędzia umożliwiające podejmowanie świadomych decyzji przy wyborze przekładni z napędem obrotowym dostosowanej do Twoich konkretnych wymagań.
Zrozumienie podstaw przekładni z napędem obrotowym
Przed przystąpieniem do obliczania mocy należy koniecznie zrozumieć, czym jest przekładnia z napędem obrotowym i jak działa. Przekładnia z napędem obrotowym to kompaktowe urządzenie o wysokim momencie obrotowym, które łączy w sobie przekładnię ślimakową i koło ślimakowe, aby zapewnić ruch obrotowy. Jest powszechnie stosowany w zastosowaniach, w których wymagany jest precyzyjny i kontrolowany obrót, na przykład w systemach śledzenia energii słonecznej, sprzęcie budowlanym i maszynach przemysłowych.
Wymagania dotyczące mocy przekładni obrotowej zależą od kilku czynników, w tym obciążenia, które musi przenosić, prędkości obrotowej, wydajności przekładni i warunków pracy. Dokładne obliczenie tych wymagań umożliwia upewnienie się, że wybrana skrzynia biegów będzie w stanie wytrzymać obciążenie bez przegrzania lub przedwczesnego zużycia.
Czynniki wpływające na wymagania dotyczące mocy
Obciążenie
Obciążenie jest jednym z najważniejszych czynników określających wymagania mocy przekładni obrotowej. Obciążenia można podzielić na dwa typy: obciążenie statyczne i obciążenie dynamiczne. Obciążenie statyczne odnosi się do ciężaru obiektu, który skrzynia biegów musi utrzymać, gdy jest nieruchoma, natomiast obciążenie dynamiczne obejmuje dodatkowe siły powstające podczas ruchu, takie jak przyspieszanie, zwalnianie i tarcie.
Aby obliczyć obciążenie, należy określić ciężar obiektu i działające na niego dodatkowe siły. Na przykład w systemie śledzenia energii słonecznej obciążenie będzie obejmować ciężar paneli słonecznych, ramy oraz wszelkie działające na nie siły wiatru lub grawitacji.
Szybkość obrotu
Prędkość obrotowa jest kolejnym ważnym czynnikiem wpływającym na zapotrzebowanie mocy przekładni obrotowej. Im szybciej skrzynia biegów musi się obracać, tym więcej mocy zużyje. Prędkość obrotową mierzy się zwykle w obrotach na minutę (RPM) i określa się ją na podstawie wymagań aplikacji.
Obliczając zapotrzebowanie na moc na podstawie prędkości obrotowej, należy wziąć pod uwagę moment obrotowy wymagany do osiągnięcia żądanej prędkości. Moment obrotowy to siła obrotowa powodująca obrót obiektu, mierzona w niutonometrach (Nm). Zależność pomiędzy momentem obrotowym, prędkością i mocą wyraża następujący wzór:
Moc (kW) = (moment obrotowy (Nm) x prędkość (RPM)) / 9550
Sprawność skrzyni biegów
Sprawność skrzyni biegów jest miarą tego, jak skutecznie przekształca ona moc wejściową w moc wyjściową. Żadna skrzynia biegów nie jest sprawna w 100%, a część mocy wejściowej jest tracona w postaci ciepła z powodu tarcia i innych czynników. Sprawność przekładni z napędem obrotowym waha się zazwyczaj od 50% do 90%, w zależności od konstrukcji i jakości przekładni.
Obliczając zapotrzebowanie na moc, należy wziąć pod uwagę wydajność skrzyni biegów. W tym celu można podzielić wymaganą moc wyjściową przez sprawność skrzyni biegów, aby uzyskać moc wejściową. Na przykład, jeśli wymagana moc wyjściowa wynosi 1 kW, a sprawność skrzyni biegów wynosi 80%, moc wejściowa będzie wynosić:
Moc wejściowa (kW) = moc wyjściowa (kW) / wydajność
Moc wejściowa (kW) = 1 / 0,8 = 1,25 kW
Warunki pracy
Warunki pracy, takie jak temperatura, wilgotność i środowisko, mogą również wpływać na zapotrzebowanie mocy przekładni obrotu. W trudnych warunkach pracy skrzynia biegów może wymagać większej mocy, aby pokonać dodatkowy opór powodowany przez takie czynniki, jak kurz, brud i wilgoć.
Przy wyborze przekładni ważne jest, aby wziąć pod uwagę warunki pracy i wybrać przekładnię zaprojektowaną tak, aby wytrzymała specyficzne warunki Twojego zastosowania. Na przykład, jeśli skrzynia biegów będzie pracować w zapylonym środowisku, może być konieczne wybranie skrzyni biegów o uszczelnionej konstrukcji, aby zapobiec przedostawaniu się kurzu i powodowaniu uszkodzeń.
Obliczanie zapotrzebowania na moc
Teraz, gdy znasz już czynniki wpływające na wymagania dotyczące mocy przekładni obrotowej, przejdźmy przez kolejne kroki, aby obliczyć te wymagania.
Krok 1: Określ obciążenie
Pierwszym krokiem jest określenie obciążenia, jakie skrzynia biegów musi przenieść. Obejmuje to obciążenie statyczne i obciążenie dynamiczne. Obciążenie statyczne można obliczyć określając ciężar obiektu, a obciążenie dynamiczne uwzględniając dodatkowe siły powstające podczas ruchu.
Krok 2: Oblicz moment obrotowy
Po określeniu obciążenia można obliczyć moment obrotowy wymagany do przeniesienia obciążenia. Moment obrotowy można obliczyć za pomocą następującego wzoru:
Moment obrotowy (Nm) = obciążenie (kg) x odległość (m) x ciężar (m/s²)
Gdzie odległość jest promieniem obrotu, a grawitacja wynosi około 9,81 m/s².
Krok 3: Określ prędkość obrotu
Następnym krokiem jest określenie prędkości obrotowej wymaganej dla danej aplikacji. Wartość ta jest zwykle określana w obr./min i opiera się na wymaganiach aplikacji.
Krok 4: Oblicz moc wyjściową
Korzystając z momentu obrotowego i prędkości obrotowej, można obliczyć moc wyjściową wymaganą przez skrzynię biegów, korzystając ze wzoru:
Moc (kW) = (moment obrotowy (Nm) x prędkość (RPM)) / 9550
Krok 5: Weź pod uwagę wydajność skrzyni biegów
Jak wspomniano wcześniej, sprawność skrzyni biegów wpływa na wymaganą moc wejściową. Aby otrzymać moc wejściową, podziel moc wyjściową przez sprawność skrzyni biegów.
Krok 6: Uwzględnij warunki operacyjne
Na koniec należy wziąć pod uwagę warunki pracy. Jeśli warunki pracy są trudne, może zaistnieć potrzeba zwiększenia mocy wejściowej, aby zapewnić niezawodną pracę skrzyni biegów.
Przykładowe obliczenia
Rozważmy przykład ilustrujący proces obliczania mocy. Załóżmy, że masz system śledzenia słońca, który musi obrócić panel słoneczny o masie 500 kg. Promień obrotu wynosi 1 m, a wymagana prędkość obrotowa to 10 obr./min. Sprawność skrzyni biegów wynosi 80%.
Krok 1: Określ obciążenie
Obciążenie statyczne to ciężar panelu słonecznego, który wynosi 500 kg. Zakładając, że nie występują znaczące obciążenia dynamiczne, obciążenie całkowite wynosi 500 kg.
Krok 2: Oblicz moment obrotowy
Moment obrotowy (Nm) = obciążenie (kg) x odległość (m) x ciężar (m/s²)
Moment obrotowy (Nm) = 500 x 1 x 9,81 = 4905 Nm
Krok 3: Określ prędkość obrotu
Prędkość obrotowa wynosi 10 obr./min.
Krok 4: Oblicz moc wyjściową
Moc (kW) = (moment obrotowy (Nm) x prędkość (RPM)) / 9550
Moc (kW) = (4905 x 10) / 9550 = 5,14 kW
Krok 5: Weź pod uwagę wydajność skrzyni biegów
Moc wejściowa (kW) = moc wyjściowa (kW) / wydajność
Moc wejściowa (kW) = 5,14 / 0,8 = 6,43 kW
Krok 6: Uwzględnij warunki operacyjne
Zakładając, że warunki pracy są normalne, nie jest wymagane żadne dodatkowe zasilanie. Dlatego moc wejściowa wymagana dla przekładni napędu obrotowego wynosi około 6,43 kW.
Wybór prawej przekładni napędu obrotu

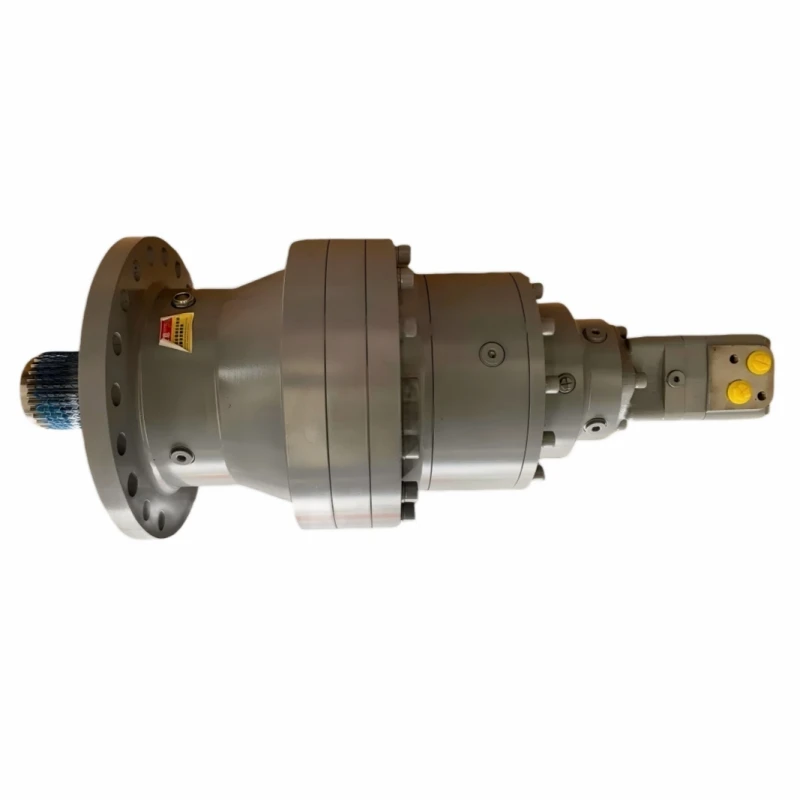

Po obliczeniu zapotrzebowania na moc można wybrać odpowiednią przekładnię napędu obrotu dla danego zastosowania. W naszej firmie oferujemy szeroką gamę przekładni zębatych obrotu, m.in4.12 Reduktor obrotowy Putzmeister,3.20 Reduktor przekładni obrotu, I3.15 Reduktor przekładni obrotu.
Wybierając skrzynię biegów, ważne jest, aby wybrać skrzynię biegów o mocy znamionowej wyższej niż obliczone zapotrzebowanie na moc, aby mieć pewność, że wytrzyma obciążenie bez przegrzania lub przedwczesnego zużycia. Ponadto należy wziąć pod uwagę inne czynniki, takie jak przełożenie skrzyni biegów, opcje montażu i wymagania konserwacyjne.
Wniosek
Obliczanie wymagań mocy dla przekładni obrotu jest złożonym, ale niezbędnym procesem. Rozumiejąc czynniki wpływające na zapotrzebowanie na moc i postępując zgodnie z krokami opisanymi w tym blogu, możesz dokładnie obliczyć zapotrzebowanie na moc w swojej aplikacji i wybrać odpowiednią skrzynię biegów spełniającą Twoje specyficzne wymagania.
Jeśli masz jakiekolwiek pytania lub potrzebujesz dalszej pomocy w obliczeniu zapotrzebowania na moc lub wyborze przekładni z napędem obrotowym, nie wahaj się z nami skontaktować. Jesteśmy wiodącym dostawcą przekładni obrotowych i dokładamy wszelkich starań, aby zapewnić naszym klientom produkty wysokiej jakości i doskonałą obsługę klienta. Rozpocznijmy rozmowę i znajdźmy idealne rozwiązanie dla Twoich potrzeb.
